Unser neues Annahme-Konzept:
- 2-Stempel-Unterflurhebebühne mit Fahrschienen und hydraulischem Bodenausgleich
- Radfreiheber mit Hub 350mm
"Stempel im Stempel"
- oder Hub 1.900 mm
"Bühne in der Bühne" mit zwei zusätzlichen Stempeln
|
 |
|

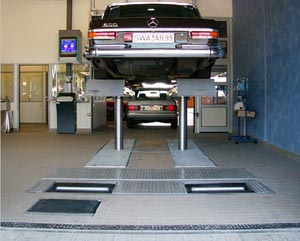

Hebebühne mit Auffahrschienen und integriertem Radfreiheber 300 mm Hub
Typ 2.32 TSA-P-BA, Fabr. Nußbaum
- 2-Stempel-Hebebühne mit flachen Fahrschienen und einem integriertem Radfreiheber- "Stempel in Stempel"
- Innen und Aussen feuerverzinkte Stahlprofilkassette (Wandstärke 3 mm, Boden 8mm)
- Standaggregat mit Drucktasterbedienung
- Durchgehender Wannendeckel
- In den hartverchromten Führungsrohren
(Ø 172 mm) geschützt liegende Zylinder,
keine störenden Zahnstangen
- verwindungssteife Traverse mit aufgeschraubten Führungsrohren sichert den Gleichlauf und verhindert ein Verdrehen der Aufnahme
- Unterflurausführung mit hydraulischem, begehbaren Bodenausgleich, Beleuchtung
|
 |
|
Annahme-Bühne 2.32 TSA-P-BA
|
| Hebebühne 2.32 TSA-P-BA |
| technische Daten: |
3.200 |
| Tragfähigkeit Schiene (kg) |
3.200 |
| Tragfähigkeit Radfreiheber (kg) |
3.200 |
| Hubhöhe Schiene (mm) |
1.960 |
| Hubhhe Radfreiheber (mm) |
350 |
| Hubzeit ca. (sec.) |
28 |
| Senkzeit ca. (sec.) |
25 |
| Auffahrhöhe (mm) |
140 |
| Schienenlänge (mm) |
4.200 |
| Gesamtbreite (mm) |
204 |
| Gesamtlänge überflur (mm) |
4.850 |
| Stempelabstand (mm) |
1.280 |
| Stempeldurchmesser (mm) |
172 |
| Motorleistung (kW) |
3,0 |
| Elektroanschluss (V/Hz) |
400 / 50 |
| |
| Hebebühne 2.35 TSA-PH-BA |
| abweichende technische Daten: |
| Tragfähigkeit Schiene (kg) |
3.500 |
| Tragfähigkeit Radfreiheber (kg) |
3.500 |
| Hubhöhe Schiene (mm) |
2.080 |
| Hubhhe Radfreiheber (mm) |
1.900 |
| Hubzeit ca. (sec.) |
32 |
| Senkzeit ca. (sec.) |
32 |
| Auffahrhöhe (mm) |
180 |
| Stempelabstand (mm) |
1.650 |
| Stempeldurchmesser (mm) |
140 |
|
|
Hebebühne mit Auffahrschienen und integriertem Radfreiheber 1.900 mm Hub
Typ 2.35 TSA-PH-BA, Fabr. Nußbaum
- 2-Stempel-Hebebühne wie oben beschrieben, aber mit Radfreiheber
Hub 1.900 mm und 3,5 to. Tragfähigkeit
|
 |
Annahme-Bühne 2.35 TSA-PH-BA
|
| |
| |
| Quelle: BOOS Werkstatt- und Industrieausrüstung GmbH, Herr Thomas Peetz |
